Gaines de câbles pour mini-split : Comment camoufler les conduites de réfrigérant pour une apparence soignée
AUTEUR Michelle Wan, Gestionnaire de marque et rédactrice en qualité de l'air · RÉVISÉ PAR David Clark, Technicien en CVAC agréé · PUBLIÉ 1er septembre 2026
Gaines de canalisation de bloc autonome : ce qu'elles sont et quelle taille acheter

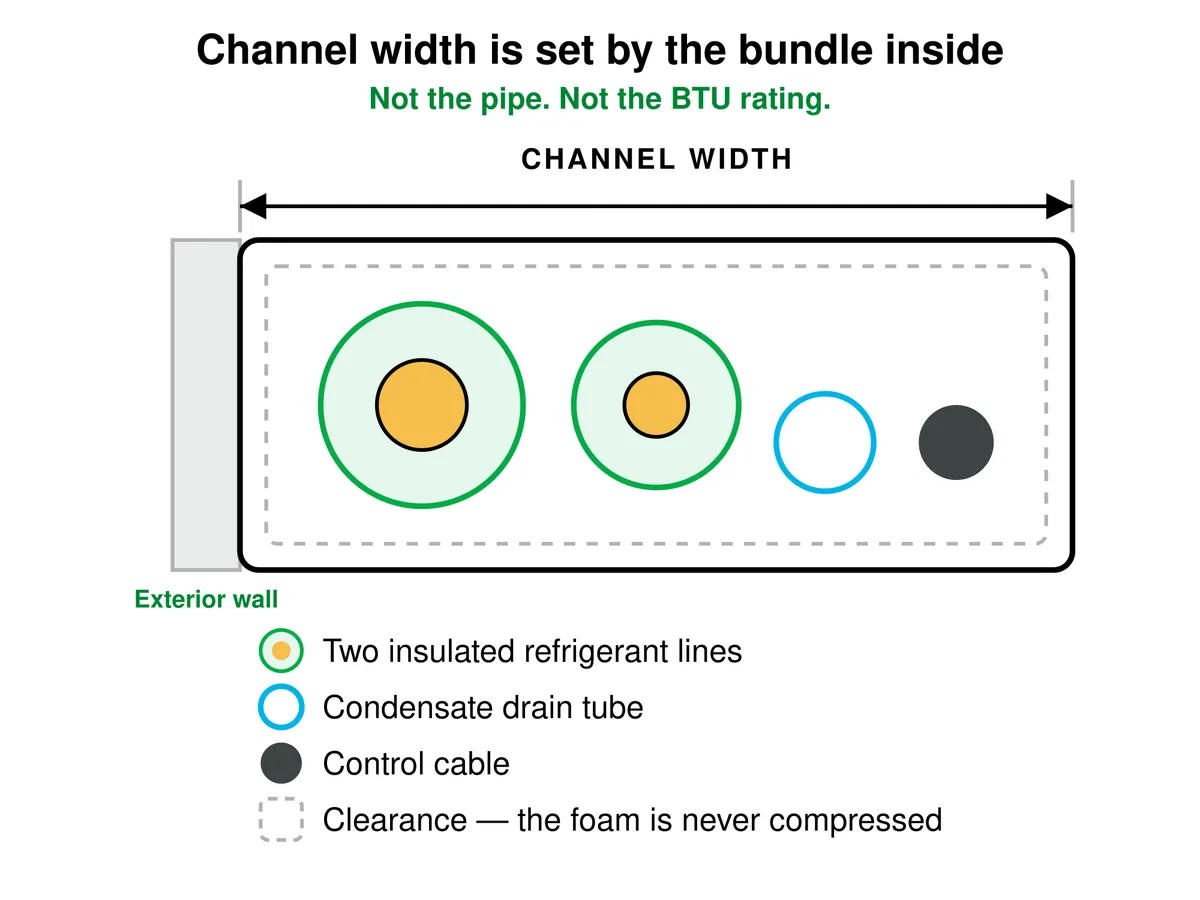

Une gaine de canalisation de bloc autonome est un canal en PVC rigide qui se fixe à un mur extérieur et enferme le tube de réfrigérant, le drain de condensat et le câble de commande qui fonctionnent entre le gestionnaire d'air intérieur et le condenseur extérieur. Dimensionnez-la selon la largeur du canal, en correspondance avec votre ensemble de conduits groupés avec l'isolant en place, et non selon la classification en BTU de votre système. Le code de l'énergie résidentielle exige que l'isolant de la tuyauterie exposée aux intempéries soit protégé et interdit le ruban adhésif comme protection, de sorte que la gaine remplit une fonction, pas seulement un rôle esthétique.
Largeurs de canal courantes et ce que chacune contient :
- 3 po — un petit ensemble de conduits plus drain et câble sur un système de 9 000 à 12 000 BTU
- 3,5 po — la plupart des conduites résidentielles à zone unique, avec dégagement supplémentaire
- 4 po — un ensemble de conduits avec isolant plus épais, drain et câble
- 4,5 po — ensembles plus grands, ou deux petits ensembles dans un canal
- 5,5 po — ensembles de conduits appairés, montées multi-zones, isolant surdimensionné
Vous ne savez pas quelle taille convient à votre installation, ou vous choisissez encore un système? Répondez au questionnaire rapide ci-dessous, puis consultez nos systèmes de bloc autonome sans conduits.
Répondez à 3 questions rapides et nous vous proposerons le bon système de bloc autonome.
Prêt à avancer rapidement? Les systèmes monozone Filterbuy sont livrés avec un ensemble de conduits pré-chargé en usine, évalué pour des conduites jusqu'à 25 pieds.
Qu'est-ce qu'un revêtement de tuyauterie pour système de climatisation mini-split?
Un couvre-conduit de ligne de mini-split est un canal en PVC rigide qui s'installe sur un mur extérieur et enferme la tuyauterie frigorifique, le drain de condensat et le câblage de commande passant entre le manipulateur d'air intérieur et le condenseur extérieur.
Il est également vendu comme une gaine de conduite, une trousse de dissimulation de conduites ou un conduit pour mini-climatiseur, et il s'emboîte sur les conduites déjà en place.
Les directives du U.S. Department of Energy concernant les thermopompes mini-split sans conduit énumèrent l'apparence parmi les inconvénients d'un système sans conduit, et la tuyauterie de liaison est généralement ce que le propriétaire remarque en premier. Le cuivre enrobé de mousse et fixé avec du ruban adhésif sur le revêtement semble inachevé dès que l'installateur s'en va, et après deux étés, le ruban s'écaille et commence à se soulever. Un revêtement de protection règle l'apparence, et il règle discrètement un problème de conformité aux codes que le ruban créait depuis le début.
Résumé
Une gaine de conduit pour ensemble de tuyauterie de climatiseur mural est un conduit en PVC s'assemblant facilement qui dissimule et protège les tuyaux de réfrigérant qui descendent le long d'un mur extérieur. La spécification de dimensionnement est la largeur du canal, généralement entre 3 et 5,5 pouces, adaptée au nombre de tuyaux qui y tiennent à l'intérieur. Un ensemble bricolage coûte entre 25 et 65 dollars, tandis que les systèmes professionnels de RectorSeal et Inaba Denko conservent leur couleur et leur forme beaucoup plus longtemps. L'installation est un projet de fin de semaine, car la gaine ne touche jamais au circuit de réfrigérant scellé.
Points clés
Les housses pour conduites de réfrigérant sont fonctionnelles, non décoratives.Le code d'énergie résidentielle exige que l'isolant des tuyauteries exposées aux intempéries soit protégé, et interdit l'utilisation de ruban adhésif comme protection.
La largeur du canal est la spécification de dimensionnement qui compte.Un canal de 3 pouces accommode une petite ligne de tuyauterie, 4 à 4,5 pouces convient à la plupart des installations résidentielles, et 5,5 pouces accommode les ensembles jumelés.
Les systèmes professionnels sont en deux pièces.Une base se visse au mur et un couvercle s'enclenche dessus, ce qui permet à un technicien d'ouvrir la conduite plus tard sans rien découper.
L'installation d'un couvercle n'implique aucune manipulation de frigorigène,donc il ne comporte aucune des exigences de certification de l'EPA associées aux travaux de jeu de tuyauterie eux-mêmes.
La plupart des housses de qualité professionnelle sont peintables.RectorSeal Fortress est livré avec une finition mate pré-peinte et des instructions de peinture écrites.
Filterbuy ne fabrique pas de couvre-tuyauteries.Cette page compare les systèmes tiers selon leurs spécifications publiées et identifie les fabricants qui les produisent.
Pourquoi Un Cache-Conduit Frigorifique Est Plus Qu'Une Simple Amélioration Cosmétique
Exposé réfrigérant L'isolation des lignes se dégrade à la lumière du soleil, et le code énergétique résidentiel considère sa protection comme une exigence plutôt qu'une préférence. Un couvercle rigide est ce qui satisfait cette exigence, et le ruban adhésif que la plupart des installations terminent est spécifiquement exclu du calcul de la protection.
Section R403.4.1, protection de l'isolation des tuyauteries, du code de l'énergie résidentielle exige que l'isolation des tuyauteries exposées aux intempéries soit protégée contre les rayons du soleil, l'humidité, les dommages physiques et le vent, et interdit l'utilisation de ruban adhésif. Le Department of Energy brief de conformité au code pour les thermopompes ductless mini split ajoute que le conduit passant par le mur extérieur met également en jeu les dispositions de pénétration murale.
Cette distinction est importante, car le ruban adhésif est exactement ce qu'une installation rapide recherche. Sur un système ductless, le détendeur se trouve dans l'unité extérieure, ce qui signifie que la ligne liquide étroite circule également à froid et les deux tuyaux de cuivre sont couverts de mousse. Le Pacific Northwest National Laboratory a publié des photographies de isolation de la tubulure de réfrigérant qui est encore physiquement intacte mais considérablement dégradée par l'exposition aux rayons ultraviolets, et elle note que la plupart des isolations de tuyauteries vendues dans les quincailleries ne sont pas évaluées pour les UV au départ.
La pénétration murale est le deuxième point faible, et c'est celui que personne ne pense à inspecter. Le brevet de couverture de tubulure 2024 de RectorSeal, Brevet américain 12,129,647, décrit clairement l'défaillance dans sa propre section de contexte, notant que les installateurs scellent couramment l'ouverture avec des produits d'étanchéité en mousse souple et des rubans adhésifs, que l'exposition extérieure cause l'échec de ces fermetures, et qu'une protection inadéquate à la pénétration réduit l'efficacité du système CVC et augmente la consommation d'énergie.
Une couverture de tubulure correctement construite répond aux deux problèmes, en protégeant l'isolation contre la lumière ultraviolette et, en association avec un raccord d'entrée murale, en donnant à la pénétration une terminaison étanche aux intempéries plutôt qu'un cordon de scellant.
Quelle taille de couverture de tubulure ai-je besoin?
Le dimensionnement de la couverture de tubulure s'exprime en largeur de canal, et le bon nombre dépend du nombre de lignes et de la quantité d'isolation qui doit s'adapter à l'intérieur, et non de la capacité en BTU de votre système.
Mesurez la tubulure groupée avec sa mousse en place, puis ajoutez de l'espace pour le drain et le câble de commande. La largeur de la couverture est une question distincte de longueur de la tubulure mini split, que le fabricant limite plutôt que le canal.
La largeur du canal est une dimension nominale du conduit tirée de la documentation du fabricant. Les raccords comme les entrées murales sont plus larges que le conduit qu'ils servent, et les listes de détail citent parfois plutôt la dimension du raccord. Confirmez la dimension libre interne par rapport à votre ligne d'ensemble groupée, y compris l'isolation, avant de commander.
Deux faits méritent d'être connus avant de commander. Les couvertures de tubulure RectorSeal Fortress ne sont disponibles que en canal de 3,5 pouces et 4,5 pouces. Le conduit droit Slimduct SD d'Inaba Denko Slimduct SD conduit droit est disponible en 3 pouces, 4 pouces et 5,5 pouces. Les kits de détail font la moyenne à 3 et 4 pouces, et les canaux les plus larges existent principalement pour systèmes multi-zones fonctionnant avec des ensembles appairés sur un même trajet. Les raccords ne sont pas compatibles entre les marques, et les mélanger annule la garantie, donc choisissez un système et restez dans celui-ci.
Avant d'acheter : Deux vérifications qui changent ce que vous commandez
Deux éléments déterminent si le revêtement que vous commandez est le bon, et les deux prennent environ cinq minutes avec un ruban à mesurer.
Vérification un : Mesurez le faisceau, pas le tuyau
Appuyez une règle sur la face du faisceau et mesurez sa largeur, puis mesurez sa profondeur en partant du mur. La profondeur est le chiffre qui pose problème aux gens, car le canal doit se fermer dessus. Comparez cette profondeur à la dimension intérieure claire du tableau du fabricant plutôt qu'à la taille nominale imprimée sur la boîte. Inaba Denko répertorie le SD-77 comme un revêtement de 3 pouces avec une profondeur intérieure plus proche de 2,5 pouces, donc un faisceau mesurant 2,5 pouces de profondeur est à la limite avant qu'une fixation ne soit installée.
Si l'équipement provient de Filterbuy, le système a été expédié avec un ensemble de tuyauterie préchargé en usine évalué pour des courses jusqu'à 25 pieds, donc le tuyau est une quantité connue et seule l'isolation autour de celui-ci doit être mesurée.
Vérification deux : Examinez la mousse avant de commander quoi que ce soit
Retirez tout ruban existant et examinez l'isolation en dessous avant de commander quoi que ce soit. Le Laboratoire national du Pacifique Nord-Ouest recommande de vérifier l'isolation de la tuyauterie extérieure une fois par an et de la remplacer chaque fois qu'elle est fissurée, pulvérulente ou manquante. Un revêtement installé sur une mousse qui a déjà échoué cache le problème au lieu de le résoudre, et la course doit être démontée à nouveau pour bien faire les choses, donc remplacez d'abord l'isolation et couvrez-la ensuite.
Pendant que la course est ouverte, examinez la pénétration elle-même. L'isolation exposée est du matériel de nidification et une fissure là-bas est un point d'entrée, alors scelllez-le dans le cadre du même travail.
Quel revêtement de tuyauterie devriez-vous acheter ?
Le vrai choix se situe entre un kit de consommation peu coûteux et un système de composants professionnels, et la différence se manifeste à la troisième année plutôt qu'au jour de l'installation.
Les kits de consommation arrivent dans une boîte scellée avec un assortiment fixe de pièces, tandis que les systèmes professionnels vendent les conduits et les raccords individuellement pour que vous achetiez exactement ce que l'itinéraire nécessite.
RectorSeal et Inaba Denko sont des fabricants indépendants. Filterbuy n'est pas affiliée à l'un ou l'autre ni approuvée par l'un ou l'autre, et tous les chiffres ci-dessous proviennent de leur propre documentation publiée, confirmée en août 2026.
Les spécifications des trousses de détail varient selon le vendeur et ne sont pas normalisées. Les chiffres du fabricant proviennent de la documentation des produits de RectorSeal et Inaba Denko America, vérifiés en août 2026.
Un kit de consommation convient à une course courte et droite à l'ombre. Une fois que la course s'allonge, fait face au soleil ou tourne plus d'une fois, le système professionnel commence à justifier son prix. Les raccords en sont la raison, et Fortress seul en offre dix-sept.
Comment installer un revêtement de tuyauterie de climatisation à petit système
Vous pouvez installer un revêtement de tuyauterie vous-même, car le revêtement ne touche jamais au circuit frigorifique scellé. Aucune partie du travail ne nécessite de manipulation de réfrigérant, de certification ou d'une pompe à vide, ce qui la distingue de l'installation du système lui-même.
Cette distinction compte pour votre garantie. Les climatiseurs multizones Filterbuy sont des systèmes monozone nécessitant une installation professionnelle, et en installer un soi-même annule la couverture. Installer un revêtement après ne le fait pas, car le revêtement se trouve à l'extérieur de l'équipement.
Prévoyez de deux à quatre heures, avec une perceuse, un niveau, un ruban à mesurer, un coupe-PVC, des fixations résistantes aux intempéries et du silicone stable aux UV à portée de main. C'est un travail différent d'une installation DIY de climatisation multizones, et il intervient après que les étapes "comment installer une climatisation multizones" soient terminées.
Tracez l'itinéraire avant d'acheter.Parcourez le chemin depuis la pénétration murale jusqu'au condenseur et marquez chaque changement de direction. Comptez les coudes, les coupleurs et les raccords d'extrémité, puis commandez.
Mesurez et coupez la base.Coupez les sections de base, non pas le canal assemblé, et ajustez à sec la course avant de visser.
Fixez la base au mur.Ancrez dans la charpente ou utilisez des fixateurs adaptés à votre revêtement, en gardant la course de niveau et la base sans déformation.
Posez les lignes sans les écraser.Placez les lignes, le drain et le câble dans la base. Ne comprimez jamais la mousse pour faire entrer l'ensemble. Si cela ne s'ajuste pas librement, le canal est trop étroit.
Clipsez les couvercles et les raccords.Travaillez depuis l'entrée murale vers le bas pour que chaque joint évacue l'eau loin du bâtiment.
Étanchez la pénétration correctement.Appliquez du silicone résistant aux UV à l'entrée murale. Inaba Denko recommande spécifiquement un silicone ayant une forte résistance aux UV à ce joint.
Terminez au condenseur.Installez une douille d'extrémité où le couvercle s'arrête, en laissant une boucle de service qu'un technicien peut atteindre.
Quel est le coût d'une gaine de tuyauterie?
Un kit de gaine de tuyauterie bricolage coûte entre 25 et 65 dollars pour 7 à 18 pieds de course finie, et une course de qualité professionnelle coûte environ 150 à 400 dollars en pièces selon la longueur et le nombre de raccords.
Les composants professionnels sont tarifés à la pièce, les raccords Fortress coûtant entre 11 et 37 dollars chacun selon les prix du distributeur, donc une route avec quatre virages s'accumule.
Lorsqu'un entrepreneur installe la gaine dans le cadre d'un travail plus important, la main-d'œuvre s'intègre au coût d'installation de climatiseur mural plutôt que d'apparaître comme une ligne séparée.
Notre avis : achetez les raccords, pas la longueur
Les kits de gaine de tuyauterie sont vendus par longueur, et la longueur est la mauvaise unité. Une route est définie par ses virages, non pas par ses pieds.
Chaque défaillance décrite ci-dessus se produit à la pénétration murale, à un changement de direction, ou à l'intérieur d'un canal dimensionné sur le prix plutôt que sur l'ensemble, et aucun de ceux-ci n'est un problème de longueur. Un kit de 17 pieds portant deux coudes ne terminera pas une course de 9 pieds qui tourne trois fois, et la pièce qui manque finit par être improvisée avec du ruban adhésif.
Filterbuy aborde cela du point de vue de la filtration plutôt que de l'installation, et c'est ce point de vue qui permet au modèle de se démarquer. Les composants que les gens laissent de côté sont les moins chers, et les moins chers maintiennent les plus chers en vie.
Pouvez-vous peindre un couvre-conduit de jeu de lignes mini-split?
Oui. La plupart des couvre-conduits de jeu de lignes en PVC de qualité professionnelle sont conçus pour être peints, et les meilleurs systèmes sont expédiés avec une finition mate pré-peinture et des instructions écrites pour le faire correctement.
RectorSeal fournit à Fortress une finition mate pré-peinture et des instructions de peinture écrites, et l'offre en blanc, ivoire, brun et gris pour quiconque préférerait assortir le mur sans peindre. Slimduct SD est disponible en blanc brillant, ivoire, brun et noir.
Utilisez un latex acrylique extérieur sur un apprêt d'adhérence évalué pour PVC, et peignez les composants avant l'assemblage, car les joints assis et les têtes de vis sont difficiles à revêtir proprement une fois que la conduite est assemblée.
« Un couvre-conduit de jeu de lignes est le poste budgétaire le moins cher d'une installation sans conduit et le seul qui détermine si le reste de l'assemblage survit à une décennie de soleil. Nous préférerions qu'un propriétaire dépense quarante dollars pour les bons raccords plutôt que quatre cents dollars pour remplacer l'isolant qui n'a jamais été protégé en premier lieu. »
- David Heacock, Fondateur et PDG, Filterbuy
Statistiques de soutien
Trois chiffres du gouvernement américain en faveur d'un couvre-conduit de jeu de lignes, tous vérifiés en août 2026.
88 pour cent des ménages américains utilisent la climatisation, et 50 pour cent des maisons du nord-est dépendent d'unités individuelles, une catégorie qui comprend les mini-splits.C'est la base installée avec des lignes de réfrigérant qui descendent un mur extérieur. Source : EIA, Residential Energy Consumption Survey 2020
Le code résidentiel établit un minimum de R-4 sur les lignes de vapeur de réfrigérant, et les mini-splits doivent généralement également avoir la ligne de liquide isolée.Deux lignes isolées se trouvent à l'intérieur du conduit, et écraser l'une ou l'autre annule un assemblage requis par le code. Source : Seattle Department of Construction and Inspections, Refrigerant Line Insulation interpretation
Le chauffage de l'espace et la climatisation représentent 52 pour cent de l'utilisation annuelle d'énergie domestique.L'équipement alimenté par ce jeu de lignes est la charge unique la plus importante de la maison. Source : EIA, Use Of Energy In Homes
Questions fréquemment posées
Glossaire
Conduite de réfrigérant.Les tubes de cuivre isolés transportant le réfrigérant entre les unités intérieure et extérieure.
Entrée murale.L'ajustage terminant le couvercle à la pénétration du mur.
Ajustage d'extrémité.La pièce de finition fermant le couvercle au condenseur.
Drain de condensat.Le tube transportant l'eau de la bobine de l'évaporateur, acheminé à l'intérieur du même couvercle.
R403.4.1.La section du code d'énergie régissant la protection de l'isolation des tuyauteries exposées aux intempéries.
