Combien de BTU pour une pièce de 400 pi² ? Dimensionnement des mini-splits et meilleurs choix

TL;DR

Un BTU, ou unité thermique britannique, est une mesure de chaleur, et la capacité de refroidissement est évaluée en BTU par heure. Une pièce de 400 pieds carrés nécessite de 8 000 à 10 000 BTU par heure, mais les mini-splits ne sont fabriqués que par tranches de 9 000 et 12 000 BTU, donc la décision est de savoir dans quel sens arrondir. Choisissez 9 000 pour une pièce ombragée, bien isolée, dans un climat doux. Choisissez 12 000 si le soleil, les hauts plafonds, un climat chaud et humide, ou la charge de chauffage hivernale font augmenter le nombre. Parce que les compresseurs à onduleur réduisent leur puissance, l'unité intérieure plus grande ne crée pas de cycles courts.

Points clés

• Les mini-splits à onduleur modulent la puissance au lieu de s'allumer et s'éteindre, ce qui explique pourquoi arrondir à 12 000 fonctionne sur un système à vitesse variable et échoue sur un système à vitesse fixe.

• Les ajustements ENERGY STAR s'ajoutent : moins 10 pour cent pour l'ombre, plus 10 pour cent pour le soleil, plus 600 BTU par occupant au-delà de deux, plus 4 000 pour une cuisine.

• Les mini-splits n'utilisent pas de filtres plissés dans aucune taille. L'unité intérieure utilise un écran en maille lavable adapté à un numéro de pièce, et non à une taille comme 20x20x1.

• La gamme sans conduits de Filterbuy commence à 12 000 BTU, classée pour jusqu'à 550 pieds carrés, ce qui couvre 400 avec marge de modulation.

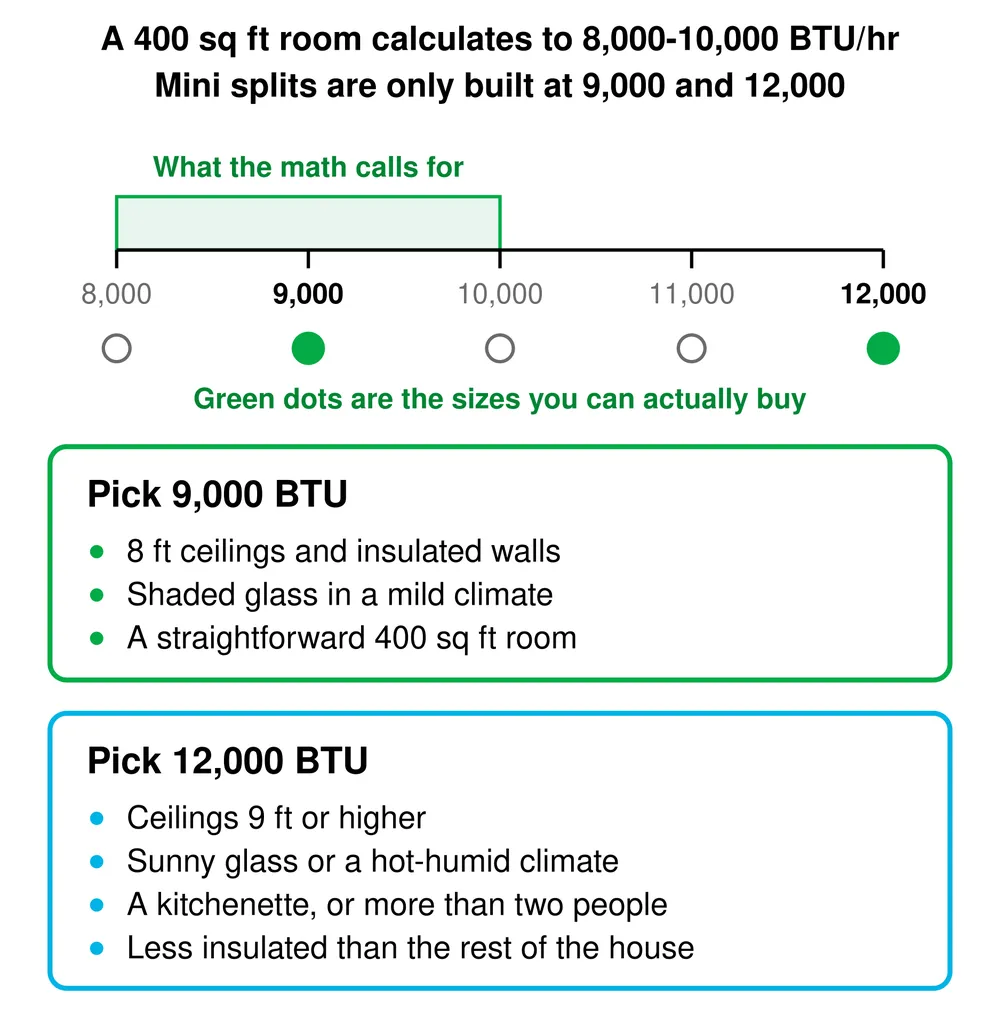

Combien de BTU une pièce de 400 pieds carrés a-t-elle besoin ?

Une pièce de 400 pieds carrés a besoin d'environ 8 000 à 10 000 BTU par heure de refroidissement dans des conditions moyennes. Le tableau de dimensionnement des climatiseurs ENERGY STAR place 350 à 400 pieds carrés à 9 000 BTU par heure, et 400 à 450 à 10 000. Les mini-splits ne sont pas fabriqués dans ces tranches. Une charge qui se calcule à 9 500 doit aller quelque part, et les seuls endroits où la placer sont 9 000 ou 12 000.

Un mini-split de 12 000 BTU représente une tonne de refroidissement, ce qui est plus que ce que les calculs bruts exigent. Sur un système à vitesse variable, cette marge de sécurité est inoffensive. Sur un appareil à vitesse fixe, cela crée un problème d'humidité. Filterbuy est un fabricant de filtres américain qui fabrique maintenant ses propres systèmes sans conduits, et nous vendons le 12 000 plutôt qu'un 9 000, donc nous le dirons clairement : les calculs pointent vers 9 000, et le 12 000 doit être justifié par la pièce.

Les calculs de dimensionnement et pourquoi ils ne correspondent pas à un produit réel

La capacité de refroidissement est mesurée en BTU par heure, et le point de départ habituel est 20 BTU par pied carré. ENERGY STAR publie des tranches plutôt qu'un taux fixe, et à cette taille, les tranches sont plus élevées.

Source : Directives de dimensionnement des climatiseurs individuels ENERGY STAR. Les catégories supposent des plafonds de 8 pi et deux occupants, avant ajustements.

Manuel J est la norme ACCA et la seule méthode qui tient compte de vos murs réels, du vitrage et des fuites d'air. Les fabricants, quant à eux, fabriquent selon une courte liste de capacités. Daikin, Mitsubishi Electric, MRCOOL, Senville et Pioneer centrent tous leurs gammes monozone sur 9 000, 12 000, 18 000 et 24 000 BTU, et rien n'est fabriqué entre les deux.

Rien n'est fabriqué à 8 000 ou 10 000 BTU, donc une pièce de 400 pi² se situe entre les deux tailles en vente.

Arrondir vers le haut est normal ici, et la technologie à onduleur est la raison pour laquelle cela fonctionne : un compresseur à vitesse variable régule sa puissance au lieu de fonctionner à plein rendement ou de s'arrêter. Ce n'est cependant pas un laissez-passer gratuit. Le Département de l'Énergie avertit que les manutentionneurs surdimensionnés ou mal placés créent des cycles courts, gaspillant l'énergie et perdant le contrôle de l'humidité.

Ce qu'un fabricant de filtres remarque à propos du surdimensionnement

Nous sommes venus aux systèmes sans conduits par une autre voie. Filterbuy a fabriqué des filtres plissés aux États-Unis depuis 2013 et les a expédiés directement de l'usine à des millions de foyers avant même de construire notre première tête intérieure, et cet ordre change ce que vous remarquez. Le signe d'une unité à vitesse fixe mal dimensionnée n'est rarement la facture d'électricité, que la recherche ci-dessous évalue à quelques pour cent. C'est la bobine. Les cycles courts la laissent humide avec le ventilateur arrêté, et ce qui arrive une saison plus tard est une odeur de moisi plutôt qu'une facture élevée. C'est pourquoi notre propre tête s'autonettoit la bobine après chaque utilisation.

Comment ajuster le nombre pour votre pièce

La superficie en pieds carrés établit seulement le chiffre de base. Quatre conditions la modifient, et ensemble elles poussent une pièce de 400 pieds carrés de 9 000 à 12 000.

Les quatre premiers sont les règles d'ajustement publiées par ENERGY STAR. Le dernier reflète comment le taux par pied carré change selon la zone climatique.

La chaleur du soleil et de la cuisine sont les ajustements publiés d'ENERGY STAR. La dernière rangée fonctionne différemment, reflétant le climat et la construction plutôt qu'un pourcentage fixe : une chambre bien isolée se situe près de 18 BTU par pied carré, un garage non isolé plus près de 35.

Une vraie pièce de 400 pieds carrés, calculée complètement

Prenez une conversion de garage de 20 par 20 à Tampa : plafonds de neuf pieds, une porte vitrée orientée vers l'ouest, deux personnes. Commencez par la catégorie ENERGY STAR, 9 000. Ajustez pour le plafond et vous êtes près de 10 100. Ajoutez 10 pour cent pour le soleil à l'ouest et vous êtes près de 11 100. Rien n'est ajouté pour l'occupation ou la cuisson, puisque deux personnes et aucun foyer se trouvent à l'intérieur de la base de référence. Cela vous amène juste sous 12 000 et nulle part près de 9 000, ce qui explique comment une pièce mesurant exactement 400 pieds carrés se retrouve sur une tête d'une tonne. Isolez cette porte et le nombre retombe vers 9 000.

9 000 BTU ou 12 000 BTU pour 400 pieds carrés?

Choisissez 9 000 lorsque la pièce est un simple 400 pieds carrés : plafonds de huit pieds, murs isolés, verre ombragé, climat modéré. Elle fonctionne plus près de son point de conception et déshumidifie mieux qu'une tête plus grande qui traîne à charge partielle.

Si c'est votre pièce, achetez la 9 000. Daikin, Mitsubishi Electric, MRCOOL, Senville et Pioneer en vendent tous une, et nous aimerions mieux que vous obteniez la bonne taille que notre taille. Filterbuy n'est affilié à aucune de ces marques et n'est pas approuvé par elles.

Choisissez 12 000 lorsque deux ou plus sont vrais :

• Les plafonds font neuf pieds ou plus.

• La pièce est moins isolée que le reste de la maison.

• Le climat est chaud-humide ou chaud-sec.

• L'espace comprend une kitchenette, ou accueille régulièrement plus de deux personnes.

• La mini-fente est la seule source de chaleur de la pièce et les hivers sont froids.

Ce dernier point mérite une note. Les pompes à chaleur perdent de la capacité à mesure que la température extérieure baisse, donc dans un climat froid vous dimensionnez selon la charge de chauffage plutôt que la charge de refroidissement et choisissez un modèle certifié pour climat froid.

Les deux erreurs ne sont pas égales, et cette asymétrie décide plus de ces appels que la calculatrice. Une tête sous-dimensionnée n'a pas de récupération : elle fonctionne à plein régime et perd quand même la pièce l'après-midi le plus chaud de l'année. Une tête de pompe à chaleur à capacité variable généreusement dimensionnée se module simplement vers le bas.

Cela remet en question l'ancien avertissement contre l'arrondi vers le haut, qui est vraiment un avertissement sur l'équipement à vitesse fixe. Dans les tests en laboratoire, une pompe à chaleur à capacité variable surdimensionnée maintenait l'humidité intérieure près de 52 pour cent par temps chaud et humide, car elle fonctionnait presque continuellement au lieu de cycler. Pour d'autres tailles de pièces, consultez le guide de dimensionnement de mini-fente pièce par pièce, ou des guides pour 500 pieds carrés et 1 000 pieds carrés.

Quels filtres conviennent à une mini-fente de 12 000 BTU?

Aucun filtre plissé ne convient à une mini-fente, quelle que soit la taille ou la puissance en BTU.La tête intérieure utilise un écran maillé lavable commandé par numéro de pièce, car un ventilateur sans conduit ne peut pas faire passer l'air à travers un média plissé à aucune capacité. Rincez-le tous les deux à quatre semaines pendant la haute saison et il dure plus longtemps que l'unité. Nos guides sur le nettoyage des filtres mini-fente et les filtres de remplacement mini-fente couvrent les quelques cas où une pièce doit vraiment être achetée.

Cet écran protège la bobine plutôt que l'air de la pièce, et selon notre expérience, c'est le filtre que les propriétaires oublient le plus, assis haut sur un mur et hors de vue. Le Département de l'Énergie note que le maillage sans conduit est à bas MERV et laisse passer les fines particules. Donc, si la maison fonctionne également avec un chauffage et un refroidissement central, c'est là que la filtration fait le vrai travail : Les filtres à air MERV 13 retiennent ce que le maillage ne peut pas.

« Les pièces de 400 pieds carrés qui causent des ennuis aux gens ne sont rarement celles avec l'unité plus petite. Ce sont les conversions de garage où quelqu'un a augmenté la taille parce que la pièce semblait chaude, et maintenant elle refroidit en dix minutes et reste moite. La hauteur du plafond est une raison d'augmenter la taille. Un après-midi chaud n'en est pas une. »

— David Clark, technicien HVAC agréé

« Nous vendons la douze, alors prenez ceci de la bonne façon. À quatre cents pieds carrés, la calculatrice dit neuf. La raison pour laquelle douze fonctionne toujours est l'onduleur, pas l'insigne sur la boîte. Mettez une douze à vitesse fixe dans cette pièce et vous sentirez l'erreur avant de jamais la voir sur une facture. »

— David Heacock, fondateur et PDG, Filterbuy

Meilleur choix pour une pièce de 400 pieds carrés

La mini-fente sans conduit Filterbuy de 12 000 BTU est évaluée jusqu'à 550 pieds carrés, ce qui place une pièce de 400 pieds carrés à mi-parcours plutôt qu'à une limite. Elle coûte 799 $ avec livraison gratuite en deux jours sur les systèmes en stock, un prix publié sans formulaire de devis. Elle fonctionne à vitesse variable à 17 SEER2, porte une certification ETL et AHRI, utilise le réfrigérant R32, et est disponible en 115V ou 230V, avec une garantie de sept ans sur le compresseur et trois ans sur les pièces. L'installation professionnelle est requise, et l'auto-installation annule cette garantie.

Une limite, énoncée clairement : la nôtre est évaluée pour un chauffage fiable jusqu'à 5 °F. Si cette pièce est votre chauffage hivernal et vos hivers sont plus froids, achetez plutôt un modèle pour climat froid auprès d'une autre marque. Le rappel de nettoyage du filtre sur le panneau est là parce que nous savons quelle tâche d'entretien est sautée. Les pièces plus grandes passent à la 18 000 BTU et 24 000 BTU systèmes, et notre guide d'entretien couvre l'entretien des filtres sur les trois.

Statistiques de soutien

La recherche fédérale et révisée par les pairs derrière les conseils de dimensionnement ci-dessus, et derrière le cas pour installer une mini-split de 12 000 BTU dans une pièce de 400 pieds carrés.

Le surdimensionnement est l'erreur par défaut

• 31 à 93 pour cent des systèmes de refroidissement testés étaient surdimensionnés, dans sept États.

• 0 à 9 pour cent testés sous-dimensionnés.

• 33 à 48 pour cent de surdimensionnement est toléré avant qu'un système soit hors limites.

Source : DOE, Residential HVAC Installation Practices (2018)

Les vitesses variables fonctionnent mieux sous la capacité nominale

• 45 pour cent plus efficace à capacité minimale qu'à capacité nominale complète.

• 11 cycles par jour d'été surdimensionné et à vitesse variable, contre 60 et plus à vitesse fixe.

• 11 pour cent d'économies d'énergie de refroidissement saisonnière en surdimensionnant l'unité à vitesse variable.

Source : Cummings and Withers, ACEEE Summer Study (2014)

Les calculs de charge sont des estimations

• Jusqu'à 50 pour cent est la mesure dans laquelle Manual J peut surestimer la charge sensible.

• La charge latente, l'aspect humidité, est sous-estimée.

• La plupart des remplacements ignorent entièrement le calcul de charge.

Sources : DOE/EE-1699 (2018) et ORNL, Recherche sur le dimensionnement des systèmes de chauffage et climatisation

Obtenez la bonne taille pour votre pièce

Mesurez la pièce, appliquez les ajustements ci-dessus, puis achetez la taille qui correspond. Magasinez les systèmes de mini-fente sans conduit Filterbuy vont de 12 000 à 24 000 BTU à 17 SEER2, avec livraison gratuite en deux jours ouvrables sur les systèmes en stock. Si le reste de la maison fonctionne avec un chauffage et refroidissement centralisés, la livraison automatique maintient ce filtre selon l'horaire.

Glossaire

• BTU (Unité thermique britannique) : l'énergie pour élever une livre d'eau d'un degré Fahrenheit. La capacité est évaluée en BTU par heure.

• Mini-fente (mini-fente sans conduit) : un compresseur extérieur associé à un ou plusieurs climatiseurs intérieurs, sans conduit.

• Compresseur à onduleur (vitesse variable) : un compresseur qui varie la puissance de façon continue au lieu de s'allumer et de s'éteindre.

• Cycles courts : un système surdimensionné qui atteint le point de consigne rapidement, s'arrête et redémarre à répétition, laissant l'humidité derrière.
