Guide de tension, ampérage et câblage
Par Michelle Wan · Examiné par David Clark, technicien CVC agréé
Publié le 25 juin 2026 · Mis à jour le 25 juin 2026
La plupart des mini-splits nécessitent leur propre circuit dédié, câblé directement à votre panneau électrique — jamais une prise murale. Les plus petites unités de 9 000 à 12 000 BTU fonctionnent souvent à 115 V, tandis que la plupart des unités de 18 000 BTU et plus (et presque tous les systèmes multi-zones) nécessitent 208 à 230 V. Votre câble et disjoncteur exacts proviennent de la plaque signalétique de l'unité extérieure, non de la cote BTU : le MCA dimensionne le câble, le MOCP plafonne le disjoncteur.

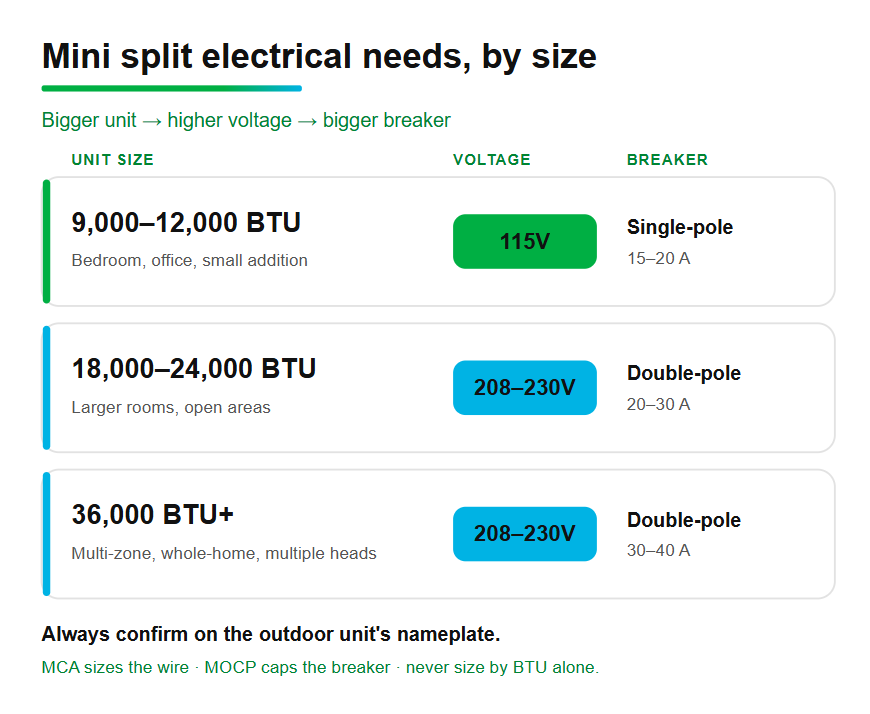

Par taille, voici le schéma habituel :
Vous ne savez pas quelle taille votre espace nécessite? Faites le rapide quiz d'appariement ci-dessous.
Répondez à quelques questions rapides et nous vous proposerons le bon système mini-split pour votre espace.
La plupart des mini-splits ont besoin de leur propre circuit dédié directement raccordé à votre panneau électrique, jamais à une prise murale. Les petites unités de 9 000–12 000 BTU fonctionnent souvent à 115V; la plupart des unités de 18 000 BTU et plus (et presque tous les systèmes multi-zones) nécessitent 208–240V. Vos vrais chiffres se trouvent sur la plaque signalétique de l'unité extérieure : l'ACP détermine la taille du fil, la POCC fixe le disjoncteur. Respectez cela, pas seulement les BTU.
L'installation d'un mini-split sans conduits, ou simplement vérifier si votre panneau peut en supporter un, se résume à quelques notions électriques de base, et c'est là que la plupart des suppositions se font. La bonne nouvelle : une fois que vous savez où chercher, c'est plus simple qu'il n'y paraît. Nous vous expliquerons tout en langage clair, appuyés par le code et les tableaux dont vous avez vraiment besoin.
Oui. Chaque mini-split a besoin de son propre circuit dédié qui part de votre panneau électrique jusqu'à un disjoncteur près de l'unité extérieure. Vous ne pouvez pas en brancher un à une prise murale standard ou partager un circuit avec d'autres appareils, car la surcharge de démarrage élevée ferait déclencher les disjoncteurs ou surchaufferait le câblage partagé. Un circuit dédié est aussi généralement requis pour passer l'inspection et pour maintenir la validité de la garantie du fabricant.
Les mini-splits sont câblés en dur, pas des prises. L'électricité provient d'un disjoncteur dédié dans votre panneau, va jusqu'à une boîte de déconnexion étanche aux intempéries, puis entre dans le condenseur extérieur, qui alimente ensuite la (les) tête(s) intérieure(s). Deux raisons pour lesquelles ce circuit doit être indépendant:
Surcharge de démarrage. Lorsque le compresseur se met en marche, il tire brièvement 2–3 fois son courant de fonctionnement normal (« courant d'appel »). Sur un circuit partagé, ce pic déclenche les disjoncteurs et impose une surcharge à tout le reste branché.
Sécurité et code. Une prise standard 120V ne peut pas fournir la tension qu'une unité 240V nécessite, et surcharger un circuit partagé présente un risque réel d'incendie. Les codes exigent aussi un disjoncteur en vue de l'unité extérieure (NEC 440.14) pour qu'il puisse être arrêté en toute sécurité pour l'entretien.
En résumé : un mini-split, un circuit. Deux unités? Deux circuits. Il n'y a pas de raccourci ici, et c'est la première chose que les inspecteurs vérifient.
Les mini-splits fonctionnent à 115V ou 208–230V. Les unités jusqu'à environ 12 000 BTU utilisent souvent 115V, qui nécessite un fil chaud et un disjoncteur unipolaire. La plupart des unités de 18 000 BTU et plus, et presque tous les systèmes multi-zones, utilisent 208–230V, qui nécessite deux fils chauds et un disjoncteur bipolaire. La taille seule n'est pas une garantie : certaines petites unités nécessitent toujours 230V, donc confirmez toujours la tension sur la plaque signalétique.
Voici la règle générale par laquelle la plupart commencent : unités plus petites, tension plus basse. Une unité de 9 000 ou 12 000 BTU, du type que vous mettriez dans une chambre, un bureau ou une petite addition, fonctionnera souvent à la même électricité 115V que vos appareils de tous les jours. Passez à 18 000 BTU ou plus, ou tout système multi-zones alimentant plusieurs pièces, et vous cherchez presque toujours 208–230V.
La différence compte pour votre disjoncteur. Un circuit 115V utilise un fil chaud unique et un disjoncteur unipolaire. Un Circuit 230V utilise deux fils sous tension et un disjoncteur bipolaire qui coupe les deux « branches » à la fois. Pour les systèmes multi-zones, l'unité extérieure reçoit toujours un circuit dédié, mais sa taille correspond à la charge combinée de tous les évaporateurs intérieurs, donc attendez-vous à une tension plus élevée et un disjoncteur plus gros.
Un mythe à clarifier : passer à 230V ne rend pas votre unité plus efficace. La cote SEER d'une unité (son efficacité énergétique) est la même que le modèle soit câblé pour 115V ou 230V. La tension consiste à fournir assez de puissance en toute sécurité, non à économiser l'énergie. Et comme la taille seule ne prédit pas toujours la tension (certaines unités de 6 000 à 9 000 BTU exigent 230V), la plaque signalétique est la seule source fiable. Par exemple, la mini climatisation sans conduit de 12 000 BTU de Filterbuy existe en version 115V et en version 230V, donc la même capacité peut fonctionner sur l'un ou l'autre type de circuit.
L'appel de courant d'une mini climatisation dépend de sa taille, de son efficacité et de sa tension, non seulement de son BTU. À titre de référence approximative, une unité de 12 000 BTU consomme environ 4 à 5 ampères de fonctionnement à 230V; une unité de 36 000 BTU peut consommer 11 à 16 ampères. Important : les ampères de fonctionnement ne correspondent pas à la taille de votre disjoncteur. Dimensionnez toujours le fil en fonction du MCA de la plaque signalétique et le disjoncteur en fonction de son DMCS.
« L'appel de courant » confond beaucoup de gens, car il y a vraiment trois différents nombres d'ampérage en circulation, et ils ne sont pas interchangeables : les ampères de fonctionnement (ce que l'unité consomme réellement en utilisation normale), le MCA (le circuit minimum que votre fil doit supporter), et le DMCS (le plus gros disjoncteur que vous êtes autorisé à utiliser). Nous démêlerons le MCA et le DMCS à la section suivante. Voici d'abord une référence générale pour l'appel de fonctionnement et la taille du disjoncteur selon la taille de l'unité :
| Taille (BTU) | Capacité | Tension typique | Ampérage de fonctionnement (approx., @230V) |
Disjoncteur courant (MOCP) |
|---|---|---|---|---|
| 9 000 | 0,75 tonne | 115V ou 208–230V | ~3–4 A | 15 A |
| 12 000 | 1 tonne | 115V ou 208–230V | ~4–5 A | 15–20 A |
| 18 000 | 1,5 tonne | 208–230V | ~6–8 A | 20 A |
| 24 000 | 2 tonnes | 208–230V | ~8–11 A | 25–30 A |
| 36 000 | 3 tonnes | 208–230V | ~11–16 A | 30–40 A |
Plages typiques selon les données du fabricant; dimensionnez toujours le circuit selon l'ampérage nominal d'entrée du moteur (MCA) de votre unité et le disjoncteur selon son MOCP (NEC 440.22). L'ampérage de fonctionnement double approximativement à 115V.
Lisez ceci comme une approximation, pas comme l'évangile. Deux unités de 12 000 BTU de marques différentes peuvent avoir des spécifications électriques différentes selon l'efficacité et la conception. Les ampères de fonctionnement doublent environ sur une unité 115V par rapport à la même puissance à 230V, et le pic de démarrage est plus élevé que les chiffres ci-dessus. Les chiffres fournis ici sont des plages typiques tirées des données du fabricant. Les chiffres réels de votre unité figurent sur sa plaque signalétique, et c'est ce que votre électricien et votre inspecteur utiliseront.
Deux chiffres sur la plaque signalétique de l'unité extérieure font le vrai travail. L'AMC (Ampacité minimale du circuit) est le plus petit fil et circuit que votre système peut utiliser en toute sécurité. La PMSC (Protection maximale contre les surcharges) est le plus grand disjoncteur autorisé. Dimensionnez votre fil pour gérer au moins l'AMC, et choisissez un disjoncteur égal ou inférieur à la PMSC, jamais plus. Ne choisissez aucun des deux d'après le classement en BTU.
C'est la partie que les graphiques génériques se trompent. Ils vous disent « 12 000 BTU = disjoncteur 15 ampères » comme si le BTU choisissait votre disjoncteur. Ce n'est pas le cas. La plaque signalétique de votre unité, la plaque de données du condenseur extérieur, indique deux chiffres d'ampérage qui remplacent tous les graphiques sur Internet :
AMC (Ampacité minimale du circuit) : le plancher. Votre fil et votre circuit doivent pouvoir transporter au moins ce nombre d'ampères. Augmentez la jauge de fil pour l'atteindre.
PMSC / PMS (Protection maximale contre les surcharges) : le plafond. Votre disjoncteur doit être égal ou inférieur à ce chiffre. Allez plus haut et le disjoncteur ne protégera pas l'équipement quand il le devrait.
Prenez un disjoncteur trop gros et il ne déclenchera pas à temps pour protéger votre équipement ; trop petit et il se déclenchera sans raison à chaque démarrage du compresseur. Voici la façon simple de bien le faire :
Trouvez la plaque de données sur le condenseur extérieur (généralement un autocollant métallique sur le panneau latéral).
Lisez l'AMC et dimensionnez votre fil pour transporter en toute sécurité au moins ce nombre d'ampères sur votre longueur de course.
Lisez la PMSC et choisissez un disjoncteur égal ou inférieur à celle-ci, jamais plus. (Ceci suit le NEC 440.22, qui régit la façon dont les circuits de dérivation CVC sont protégés.)
Vérifiez la tension 115V signifie un disjoncteur unipolaire ; 208–230V signifie un disjoncteur bipolaire. Ensuite, confirmez qu'il se trouve sur un circuit dédié avec un débranchement visible de l'unité.
Faites ces quatre choses et vous avez dimensionné correctement le circuit pour votre unité. Sans deviner à partir de graphiques, sans déclenchements sans raison, sans inspection échouée.
Les mini-splits utilisent un fil de cuivre dimensionné selon l'AMC de la plaque signalétique, un fouet extérieur vers le condenseur, et un débranchement visible de l'unité extérieure (NEC 440.14). Le câble de connexion entre les unités intérieure et extérieure est généralement du cuivre tressé 14/4. Utilisez un fil résistant aux intempéries tel que THWN-2 pour la course extérieure, car le Romex intérieur standard n'est pas classé pour cela. Un parafoudre certifié UL 1449 protège la carte d'onduleur sensible de l'unité.
Calibre de fil : déterminé par le MCA et la longueur de la course, en utilisant du cuivre (la norme en climatisation). Les courses plus longues peuvent nécessiter un fil plus épais pour éviter les chutes de tension.
Disjoncteur : un arrêt étanche aux intempéries à proximité de l'unité extérieure est exigé par la norme NEC 440.14 afin que le système puisse être mis hors tension de façon sécuritaire pour l'entretien.
Fil homologué à l'extérieur : la course extérieure nécessite un fil homologué pour emplacements mouillés comme le THWN-2; le NM-B ordinaire (Romex) n'est pas homologué pour l'utilisation extérieure/mouillée même à l'intérieur d'un conduit.
Protection contre les pics de tension : les mini-systèmes modernes fonctionnent sur des cartes onduleurs qui n'apprécient pas les pics de tension. Un dispositif anti-surtension homologué UL 1449 au disjoncteur est une assurance peu coûteuse contre une défaillance coûteuse de la carte.
Capacité du panneau : les maisons plus anciennes alimentées par un service de 100 ampères peuvent nécessiter une évaluation du panneau (ou une mise à niveau) avant d'ajouter un mini-système, surtout aux côtés d'autres gros appareils.
Un filtre propre garde votre mini-système qui tire les ampères pour lesquels il est évalué. Lorsque le filtre de l'unité intérieure s'encrasse de poussière, le débit d'air diminue, le système travaille plus fort pour atteindre la température que vous avez réglée, et les ampères de fonctionnement augmentent, gaspillant l'énergie et stressant le compresseur. Rincer ou remplacer le filtre selon le calendrier est le moyen le plus simple de protéger à la fois votre facture d'électricité et votre équipement.
Voici quelque chose que les guides de câblage ignorent : votre consommation d'électricité n'est pas fixée pour la vie. Elle varie avec l'entretien. Un mini-système fait circuler l'air à travers un filtre sur la tête intérieure. À mesure que ce filtre se charge de poussière, de poils d'animaux et de saleté, le débit d'air à travers la bobine diminue. Le système compense en fonctionnant plus longtemps et plus fort pour atteindre votre réglage de thermostat, et cet effort supplémentaire se manifeste par une augmentation des ampères de fonctionnement et une facture d'électricité plus élevée. Privez l'admission d'air assez longtemps et vous mettez une réelle tension sur le compresseur, la pièce la plus coûteuse à remplacer. (Pour une vue plus complète, voici comment la filtration d'un mini-système façonne votre qualité de l'air et votre débit d'air.
Garder le filtre propre est la chose qui offre le meilleur rendement et demande le moins d'effort pour l'efficacité et la durée de vie de l'équipement, un point que ENERGY STAR réaffirme en recommandant l'entretien régulier pour garder les systèmes sans conduit fonctionnant efficacement.
Nous fabriquons des filtres aux États-Unis depuis plus d'une décennie, nous le dirons clairement : une habitude à 20 $ protège un système de plusieurs milliers de dollars. Explorez les systèmes mini-split sans conduit de Filterbuy, construits par la même équipe, avec des guides d'entretien et des rappels de soin des filtres inclus.
Les connexions haute tension des mini-systèmes ne sont pas un projet DIY typique. La plupart des codes locaux exigent qu'un électricien agréé fasse les connexions finales du panneau et du disjoncteur et tire le permis. Un professionnel confirme que votre panneau a une capacité suffisante, dimensionne le circuit selon la plaque signalétique, et s'assure que l'installation réussit l'inspection et préserve votre garantie.
De nombreux propriétaires montent la tête intérieure et font fonctionner la conduite eux-mêmes, mais le branchement haute tension est là où vous faites appel à un professionnel. Un électricien agréé vérifiera que votre panneau peut supporter la nouvelle charge, dimensionnera le disjoncteur et le fil selon la plaque signalétique (pas un tableau), installera le disjoncteur conformément au code, et traitera le permis et l'inspection. Pour un travail critique pour la sécurité et régi par le code comme celui-ci, cette approbation en vaut la peine. En cas de doute, obtenez le devis. C'est moins cher qu'une refonte ou un refus de garantie.
Non. Les thermopompes murales nécessitent un circuit dédié et câblé. Une prise standard ne peut pas supporter la surcharge au démarrage ou, pour les unités 230V, fournir la bonne tension, et faire ainsi risque des surcharges et un incendie.
Cela dépend de la taille. Les unités jusqu'à environ 12 000 BTU fonctionnent souvent en 115V; les 18 000 BTU et plus (et la plupart des systèmes multi-zones) nécessitent généralement 208–230V. Quelques petites unités nécessitent encore 230V, donc confirmez sur la plaque signalétique.
Environ 4–5 ampères en fonctionnement à 230V (plus près de 8–10 ampères à 115V), avec une surcharge de démarrage plus élevée. Le disjoncteur est généralement de 15–20 ampères, mais dimensionnez-le selon le MOCP de l'unité, pas selon les BTU.
Non. Chaque thermopompe murale a besoin de son propre circuit dédié partant du panneau. Deux unités signifie deux circuits.
Oui. Le NEC 440.14 exige un dispositif de sectionnement à vue de l'unité extérieure afin qu'elle puisse être arrêtée en toute sécurité pour l'entretien.
Pour les connexions haute tension et le permis, presque toujours oui, car la plupart des codes locaux l'exigent. Cela protège aussi votre garantie et votre approbation d'inspection.
